1 范圍

      本標準規定了煤用盤式加壓過濾機（簡稱加壓過濾機）的型式與基本參數、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于煤用盤式加壓過濾機。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款，凡是注明日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注明日期的引用文件，其最新版本適用于本標準。

      GB 150-1998 鋼制壓力容器

      GB/T 1184-1996 形狀和位置公差  未注公差值（eqv ISO2768-2:1989）

      GB/T 1804-2000 一般公差 未注公差的線性和角度尺寸的公差（eqv ISO2768-1:1989）

      GB/T 3323-1987 鋼熔化焊對接接頭射線照相和質量分級

      GB/T 9019-2001 壓力容器公稱直徑

      GB/T 13306 標牌

      JB/T 4709-2000 鋼制壓力容器焊接規程

      JB/T 8851-2001 盤式真空過濾機

      《壓力容器安全技術監察規程》國家質量技術監督檢驗檢疫總局（1999年）

3 型式與基本參數

3.1 型式

      加壓過濾機由盤式過濾機、加壓倉、刮板輸送機、密封排料裝置和電控系統組成。盤式過濾機安裝在臥式加壓倉內，由雙閘板交替排料。

3.2 型號

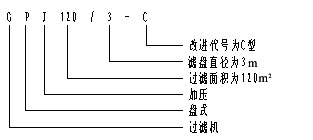

      過濾機的型號編制按JB/T 8851-2001的規定排列如下：

      示例：

3.3 基本參數

      加壓過濾機的基本參數見表1。

表 1

4 要求

4.1 基本要求

4.1.1 產品應符合本標準的規定，并嚴格按照經規定程序批準的圖樣及技術文件制造。

4.1.2 原材料、外購件應符合國家有關標準的規定，并有制造廠質量檢驗部門的檢驗合格記錄或合格證。

4.1.3 機加工件未注尺寸公差按GB/T1804-2000中m級規定，未注形位公差按GB/T1184-1996中k級規定。

4.2 壓力容器的要求

4.2.1 加壓倉、密封排料閘門、反吹風包屬于壓力容器，其設計、制造、檢驗按《壓力容器安全技術監察規程》、GB150-1998及壓力容器相關標準執行。

4.2.2 焊接按JB/T 4709-2000相關規定執行。

4.2.3 壓力容器A、B類焊縫應進行100%射線或超聲檢測，并按GB3323-1987規定，射線檢測Ⅱ級為合格；超聲檢測，Ⅰ級為合格。

4.2.4 焊縫和各密封結合面不許有滲漏現象。

4.2.5 壓力容器直徑按GB/T 9019-2001的規定確定。

4.3 主要零部件要求

4.3.1 加壓倉

4.3.1.1 加壓倉照明燈具應有防水、防爆功能，安裝位置應在由視鏡能觀察倉內過濾機運轉情況的部位，滿足倉內安裝、檢修設備的照明要求。

4.3.1.2 快開門應開關靈活，不得有卡阻現象，并能保證加壓倉的密封要求。

4.3.1.3 視鏡玻璃應能滿足加壓倉的承壓要求。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
