1 范圍

      GB/T 19725的本部分規定了以內燃機為動力源并將機械動力傳遞至切割附件的便攜式側掛動力割灌機和割草機（以下簡稱整機）的設計、結構和使用方面的安全要求及其試驗方法。本部分提出了消除或減少在使用割灌機和割草機過程中所產生的各種危害的方法，規定了由生產廠商提供的有關安全操作方面資料的要求。

      本部分涉及了在正常使用以及合理的、生產廠家可預見的誤用整機時所有與整機相關的嚴重危險、危險情況及嚴重危害事件。

      注：嚴重危害一覽表參見附錄C。

      本部分不適用于裝備有非整體金屬切割附件的整機，例如甩鏈或甩刀刀片。

      本部分適用于在其實施后生產的便攜式側掛動力割灌機和割草機。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 23821-2009 機械安全 防止上下肢觸及危險區的安全距離（ISO 13857：2008，IDT）

      LY/T 1035-2001 便攜式割灌機 切割附件 單片金屬刀片（idt ISO 7113：1999）

      ISO 683-9：1988 熱處理鋼、合金鋼和易切削鋼 第9部分：鍛造易切削鋼（Heat-treatable steel，alloy steels and free-cutting steels-Part 9:Wrought free-cutting steels)

      ISO 7112 林業機械 便攜式割灌機和割草機 詞匯（Machinery for forestry-Portable brush-cutters and grass-trimmers-Vocabulary)

      ISO 7918 林業機械 便攜式割灌機和割草機 切割附件安全罩尺寸（Forestry machinery-Portable brush-cutters and grass-trimmers-Cutting attachment guard dimensions

      ISO 8380林業機械 便攜式割灌機和割草機 切割附件安全罩強度（Forestry machinery-Portable brush-cutters and grass-trimmers-Cutting attachment guard strength)

      ISO 8893 林業機械 便攜式割灌機和割草機 發動機性能和燃油消耗（Forestry machinery-Portable brush-cutters and grass-trimmers-Engine performance and fuel consumption)

      ISO/TR 11688-1 聲學 低噪聲機器和設備設計的推薦實用規程 第1部分：設計（Acoustics-Recommended practice for the design of low-noise machinery and equipment-Part 1:Planning)

      ISO 12100：2010 機械安全 設計通則 風險評估與風險減小（Safety of machinery-Generalprinciples for design-Risk assessment and risk reduction)

      ISO 14982：1998 農林機械 電磁兼容性 試驗方法和驗收規則（Agricultural and forestry ma-chinery-Electromagnetic compatibility-Test methods and acceptance criteria)

      ISO 22867 林業及園林機械 以內燃機為動力的便攜式手持操作機械振動測定規范 手把振動(Forestry and gardening machinery-Vibration test code for portable hand-held machines with internal combustion engine-Vibration at the handles)

      ISO 22868林業及園林機械 以內燃機為動力的便攜式手持操作機械噪聲測定規范 工程法（2級精度）［Forestry and gardening machinery-Noise test code for portable hand-held machines with in-ternal combustion engine-Engineering method (Grade 2 accuracy)]

      IEC 60745-1：2006 手持式電動工具 安全 第1部分：通用要求（Hand-held motor-operatedelectric tools-Safety-Part 1:General requirements)

3 術語和定義

      ISO 7112、ISO 12100界定的以及下列術語和定義適用于本文件。

      注：圖1與圖2分別給出了適用于本文件的割灌機示例和割草機示例。

3.1

      整機 machine

      除背帶以外的割灌機（或割草機）整體，包括動力源、驅動軸套管組合、切割附件及護罩。

      說明：

      1——油門扳機鎖定裝置；

      2——發動機停機開關；

      3——吊掛點；

      4——手把；

      5——油門扳機；

      6——驅動軸套管組合；

      7——背帶，快速釋放機構；

      8——背帶，護墊；

      9——切割附件安全罩；

      10——切割附件，如：鋸片；

      11——消聲器；

      12——動力裝置。

圖1 以內燃機為動力的側掛式割灌機

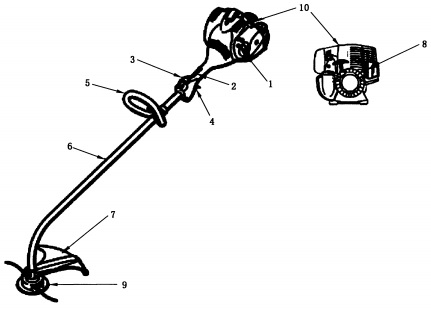

      說明：

      1——阻風門；

      2——后手把；

      3——發動機停機開關；

      4——油門扳機；

      5——前手把；

      6——驅動軸套管組合；

      7——切割附件安全罩；

      8——消聲器；

      9——切割附件，如：繩式割草頭；

      10——動力裝置。

圖2 以內燃機為動力的側掛式割草機

4 安全要求和/或防護措施

4.1 通則

      整機應滿足本章中的安全要求和/或防護措施。另外，整機的設計應滿足ISO 12100中給出的本部分未涉及的相關但非嚴重危害的準則。整機應按5.2的規定進行標志，按5.3的規定給出警告信息。

      安全使用割灌機或割草機取決于兩個方面，一是本章給出的安全要求；二是與使用個人防護設備（如手套、工作靴及腿、眼部、聽力的防護裝備等）相關的安全工作條件，以及安全工作程序（見5.1）。

      隨機提供的使用說明書應滿足5.1的要求。

      如果割草機能被改裝成割灌機，那么改裝后的整機應符合對割灌機的要求，反之亦然。

      單個切割附件的整體安全性應將切割附件安裝在整機上來進行檢驗。

      除非本部分中另行規定，否則安全距離應滿足GB/T 23821-2009中4.2.4.1與4.2.4.3的要求。若需要特殊工具來更換切割附件，則應隨機提供。

4.2 手把

4.2.1 要求

      整機應具有供雙手分別握持的兩個手把，其結構設計應滿足如下要求：

      ——確保操作者戴上防護手套時能完全握住手把；

      ——手把的形狀和表面能確保握持的可靠性；
